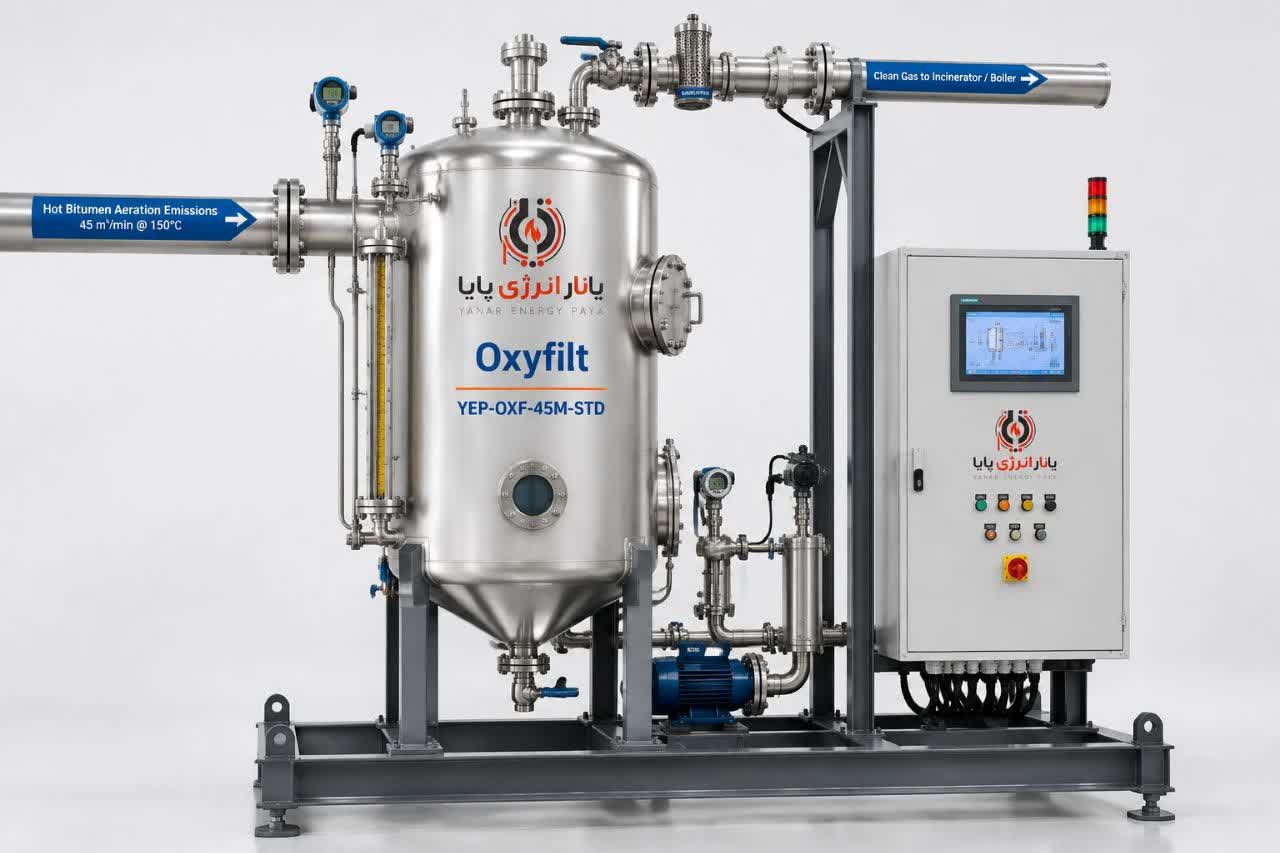

سامانه پیش‌تصفیه گاز اکسیفلیت (Oxifilt) چیست؟
در فرایند هوادهی قیر، گازهای خروجی برج می‌توانند حاوی بخارات، ترکیبات قابل‌میعان و ذرات یا مواد همراه باشند. مدیریت این جریان‌ها از نظر زیست‌محیطی، نگهداری تجهیزات و بهره‌برداری صنعتی اهمیت دارد.
سامانه پیش‌تصفیه گاز اکسیفلیت (Oxifilt) راهکاری برای آماده‌سازی گازهای خروجی این فرایند است. بسته به طراحی سامانه و شرایط عملیاتی، مراحل مختلفی مانند خنک‌سازی، میعان، جداسازی مواد همراه و فیلتراسیون می‌توانند در این فرایند به کار گرفته شوند.
در این مقاله با چالش‌های گازهای خروجی برج هوادهی قیر، نحوه عملکرد اکسیفلیت، اجزای اصلی، مزایا، ملاحظات نصب و ارتباط آن با بازیافت انرژی آشنا می‌شوید.
چالش‌های گازهای خروجی برج هوادهی قیر
برج هوادهی یکی از تجهیزات مورد استفاده در برخی فرایندهای تولید و اصلاح قیر است. در این فرایند، عبور هوا از قیر داغ می‌تواند باعث ایجاد جریانی از گازهای خروجی شود که ترکیب آن با توجه به نوع خوراک، دما، شرایط عملیاتی و طراحی تجهیزات متفاوت است.
این جریان ممکن است شامل بخارات قابل‌میعان، ذرات همراه و ترکیبات مختلف حاصل از فرایند باشد. ورود کنترل‌نشده این مواد به تجهیزات پایین‌دست می‌تواند باعث رسوب، آلودگی سطوح، افزایش نیاز به نظافت و دشوارتر شدن نگهداری سیستم شود.
به همین دلیل، طراحی یک سامانه مناسب برای پیش‌تصفیه گاز خروجی اهمیت دارد. انتخاب روش تصفیه باید بر اساس آنالیز جریان گاز، شرایط دمایی، ترکیب مواد و الزامات زیست‌محیطی محل انجام شود.
سامانه اکسیفلیت چگونه کار می‌کند؟

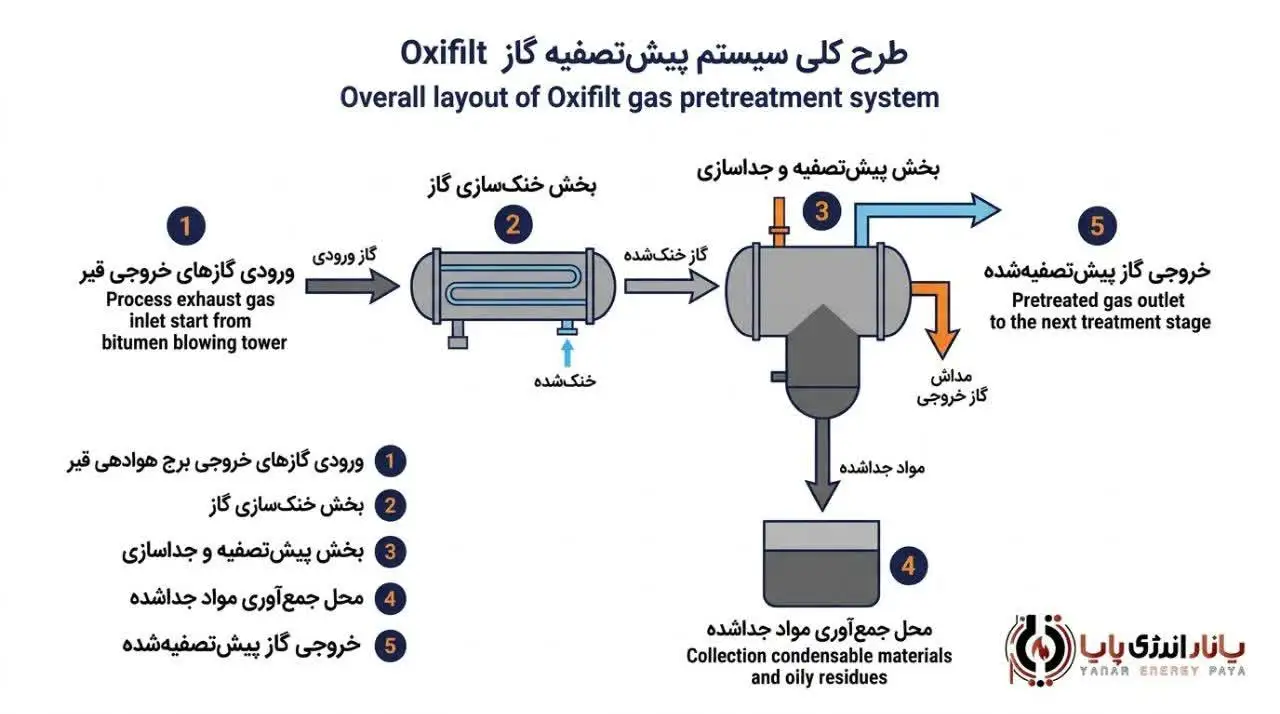

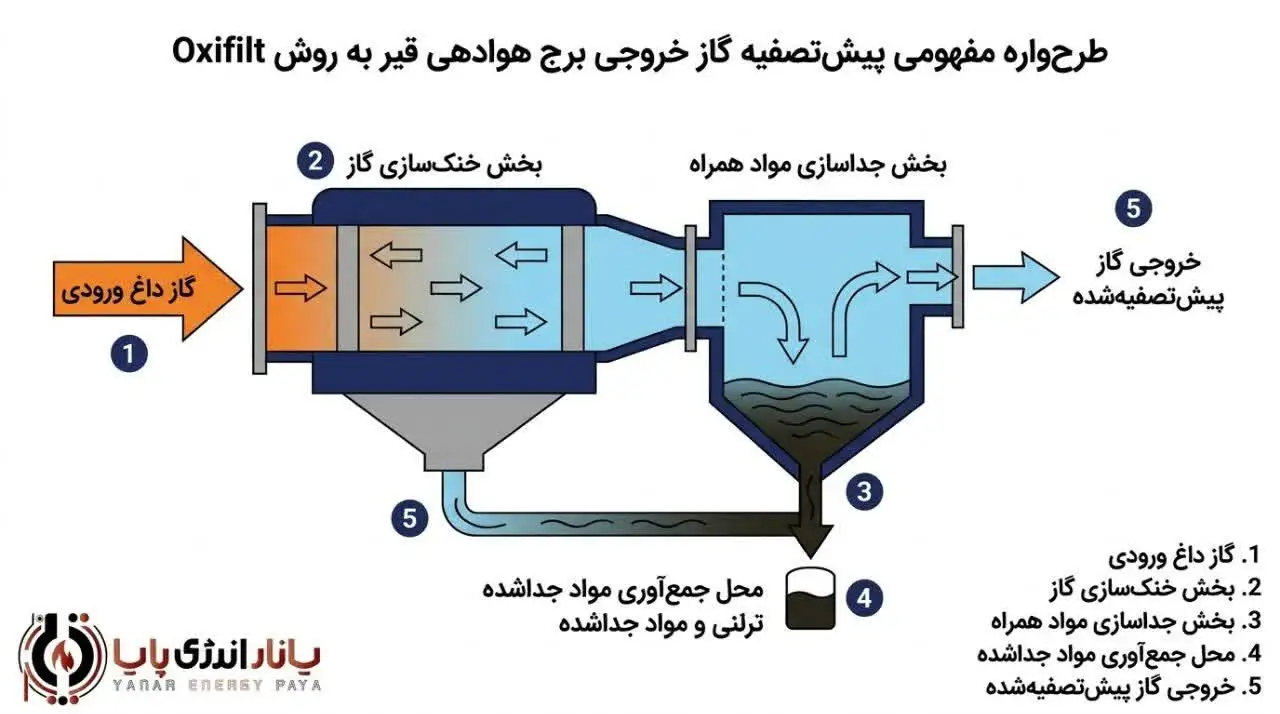

اکسیفلیت با هدف پیش‌تصفیه و جداسازی بخشی از مواد همراه جریان گاز طراحی می‌شود. آرایش دقیق تجهیزات به مشخصات پروژه بستگی دارد، اما در یک سامانه متناسب با فرایند ممکن است مراحل خنک‌سازی، میعان، جداسازی و فیلتراسیون در نظر گرفته شوند.
خنک‌سازی و میعان
در مرحله خنک‌سازی، دمای جریان گاز در محدوده طراحی‌شده کاهش می‌یابد. اگر شرایط دما و فشار مناسب باشد، بخشی از ترکیبات قابل‌میعان به مایع تبدیل می‌شوند و امکان جداسازی آن‌ها فراهم می‌شود.
عملکرد این مرحله به ترکیب گاز، دمای ورودی، دمای خروجی موردنظر و مشخصات تجهیزات انتقال حرارت وابسته است. بنابراین، ظرفیت خنک‌کاری باید با شرایط واقعی فرایند هماهنگ باشد.
جداسازی و فیلتراسیون
پس از خنک‌سازی یا در مراحل دیگر فرایند، می‌توان از تجهیزات جداسازی و فیلتراسیون برای کاهش ورود ذرات یا مواد همراه به بخش‌های بعدی استفاده کرد. نوع فیلتر و روش جداسازی باید متناسب با ماهیت مواد، دبی گاز، دما و افت فشار مجاز انتخاب شود.
انتخاب نادرست فیلتر ممکن است موجب گرفتگی زودهنگام، افزایش افت فشار یا بالا رفتن هزینه نگهداری شود. ازاین‌رو، بررسی ویژگی‌های جریان گاز پیش از انتخاب تجهیزات ضروری است.
جمع‌آوری مواد و ژل‌های جداشده
در برخی شرایط عملیاتی، مواد جداشده از جریان گاز می‌توانند حالت چسبناک یا ژل‌مانند داشته باشند. طراحی سامانه باید به‌گونه‌ای باشد که جمع‌آوری، تخلیه و نگهداری این مواد بدون ایجاد اختلال در عملکرد تجهیزات امکان‌پذیر باشد.
روش مدیریت این مواد به ترکیب شیمیایی، ویژگی‌های فیزیکی و الزامات ایمنی و زیست‌محیطی بستگی دارد. پیش از هرگونه استفاده مجدد، باید ماهیت و کیفیت مواد بازیابی‌شده بررسی شود.
اجزا و مشخصات فنی سامانه اکسیفلیت
اجزای یک سامانه پیش‌تصفیه گاز بر اساس شرایط فرایندی و اهداف پروژه تعیین می‌شوند. بسته به طراحی، تجهیزات موردنیاز می‌توانند شامل بخش خنک‌کاری، جداکننده‌ها، فیلترها، مخازن جمع‌آوری، لوله‌کشی، ابزار دقیق و تجهیزات کنترلی باشند.
برای انتخاب و طراحی مناسب، بررسی پارامترهای زیر اهمیت دارد:
- دبی و ترکیب گاز خروجی برج هوادهی قیر
- دمای ورودی و محدوده دمایی موردنیاز در خروجی
- مقدار و نوع بخارات قابل‌میعان و ذرات همراه
- میزان افت فشار مجاز در مسیر گاز
- مقاومت تجهیزات در برابر دما و خوردگی احتمالی
- روش تخلیه و مدیریت مواد جمع‌آوری‌شده
- دسترسی برای بازرسی، نظافت و تعمیرات دوره‌ای
- الزامات ایمنی فرایند و کنترل آلایندگی
ظرفیت و مشخصات نهایی تجهیزات باید بر اساس اطلاعات واقعی پروژه و محاسبات مهندسی تعیین شود؛ بنابراین، نمی‌توان یک ظرفیت یا راندمان ثابت را برای تمام کاربردهای اکسیفلیت در نظر گرفت.
مزایای استفاده از اکسیفلیت در صنعت قیر
استفاده از یک سامانه پیش‌تصفیه مناسب می‌تواند به مدیریت بهتر گازهای خروجی، کاهش ورود بخشی از مواد همراه به تجهیزات پایین‌دست و بهبود شرایط نگهداری کمک کند. میزان این مزایا به طراحی، شرایط بهره‌برداری و ترکیب جریان ورودی وابسته است.
مدیریت جریان ورودی
بررسی و مدیریت دبی، دما و ترکیب جریان ورودی به انتخاب تجهیزات مناسب کمک می‌کند. در صورت تغییر شرایط فرایند، لازم است عملکرد سامانه و محدوده مجاز بهره‌برداری نیز بررسی شود.
کمک به حفاظت از تجهیزات
جداسازی بخشی از مواد قابل‌میعان و ذرات همراه می‌تواند از تجمع برخی رسوبات در تجهیزات پایین‌دست جلوگیری کند یا میزان آن را کاهش دهد. این موضوع ممکن است نیاز به نظافت و تعمیرات را کمتر کند، اما نتیجه نهایی به ماهیت مواد و عملکرد واقعی سامانه بستگی دارد.
مدیریت گازهای خروجی
پیش‌تصفیه می‌تواند بخشی از راهکار مدیریت گازهای خروجی باشد؛ بااین‌حال، میزان حذف هر آلاینده باید با توجه به نوع ترکیب، فناوری مورد استفاده و داده‌های عملکردی ارزیابی شود. رعایت استانداردهای زیست‌محیطی ممکن است به مراحل تکمیلی تصفیه نیز نیاز داشته باشد.
طراحی متناسب با نیاز پروژه
انتخاب آرایش تجهیزات بر اساس فضای نصب، ظرفیت تولید، شرایط فرایندی و تجهیزات موجود در کارخانه انجام می‌شود. بررسی این عوامل از ابتدا کمک می‌کند سامانه با محدودیت‌های عملیاتی مجموعه هماهنگ باشد.
کنترل و اتوماسیون
بر اساس نیاز پروژه، می‌توان ابزارهای اندازه‌گیری و تجهیزات کنترلی را برای پایش پارامترهایی مانند دما، فشار و افت فشار در نظر گرفت. استفاده از PLC یا سامانه کنترل دیگر به طراحی نهایی و سطح اتوماسیون موردنیاز بستگی دارد.
ارتباط اکسیفلیت با بازیافت انرژی
در برخی واحدهای صنعتی، بررسی امکان بازیافت انرژی از جریان‌های خروجی می‌تواند به بهبود بهره‌وری انرژی کمک کند. بااین‌حال، پیش‌تصفیه گاز و بازیافت انرژی دو هدف مرتبط اما متفاوت هستند و دستیابی به هرکدام به طراحی مناسب نیاز دارد.
در صورت وجود شرایط فنی مناسب، می‌توان امکان استفاده از گرمای جریان یا ارتباط آن با تجهیزات بازیافت انرژی را بررسی کرد. امکان‌پذیری این کار به دمای جریان، دبی، ترکیب گاز، کیفیت انرژی قابل‌دسترس و نیازهای حرارتی واحد وابسته است.
اگر در پروژه از تجهیزاتی مانند سامانه‌های حرارتی یا دیگ روغن داغ استفاده می‌شود، هماهنگی طراحی میان تجهیزات فرایندی و بخش بازیافت انرژی اهمیت دارد. برای آشنایی بیشتر با این تجهیزات می‌توانید مقاله دیگ روغن داغ چیست؟ را مطالعه کنید.
هرگونه ادعای صرفه‌جویی انرژی یا استفاده مجدد از مواد بازیابی‌شده باید با محاسبات مهندسی، بررسی ایمنی و داده‌های عملکردی همان پروژه تأیید شود.
نکات مهم در طراحی و نصب سامانه اکسیفلیت
پیش از نصب سامانه پیش‌تصفیه گاز، باید شرایط واقعی فرایند و محدودیت‌های محل نصب بررسی شود. طراحی مناسب فقط به انتخاب تجهیزات محدود نیست و مواردی مانند ایمنی، دسترسی تعمیراتی، تخلیه مواد و هماهنگی با سیستم موجود نیز اهمیت دارند.
مهم‌ترین موارد قابل بررسی عبارت‌اند از:
- بررسی جریان گاز: تعیین دبی، دما، فشار و ترکیب جریان ورودی.
- انتخاب تجهیزات: تعیین روش خنک‌سازی، جداسازی و فیلتراسیون بر اساس شرایط واقعی.
- سازگاری مواد: انتخاب جنس مناسب برای تجهیزات و لوله‌کشی با توجه به دما و ترکیبات موجود.
- مدیریت مواد جداشده: پیش‌بینی روش تخلیه، نگهداری و دفع یا بازیابی مواد.
- ایمنی فرایند: ارزیابی خطرات احتمالی و درنظرگرفتن الزامات ایمنی مربوط به گازها و دماهای عملیاتی.
- نگهداری: ایجاد دسترسی مناسب برای نظافت، تعویض فیلترها و بازرسی تجهیزات.
- کنترل عملکرد: تعیین نقاط اندازه‌گیری و معیارهای پایش عملکرد سامانه.
همچنین، در پروژه‌هایی که قرار است سامانه به خط تولید موجود اضافه شود، باید تأثیر آن بر فشار، دبی و عملکرد کلی فرایند بررسی شود. هرگونه تغییر در مسیر گاز باید با ارزیابی مهندسی و رعایت الزامات ایمنی انجام گیرد.
برای بررسی نیازهای پروژه و انتخاب تجهیزات متناسب با شرایط کارخانه، می‌توانید از طریق صفحه تماس با یانار با مجموعه ارتباط بگیرید.
سؤالات متداول درباره سامانه اکسیفلیت
آیا می‌توان سامانه اکسیفلیت را به خطوط موجود اضافه کرد؟
امکان نصب سامانه روی خط موجود به فضای نصب، مشخصات جریان گاز، افت فشار مجاز، تجهیزات فعلی و الزامات ایمنی بستگی دارد. پیش از تصمیم‌گیری، باید شرایط عملیاتی و سازگاری سامانه با خط تولید بررسی شود.
مواد یا ژل‌های جداشده چگونه مدیریت می‌شوند؟
روش مدیریت مواد جمع‌آوری‌شده به ترکیب، ویژگی‌های فیزیکی و الزامات زیست‌محیطی بستگی دارد. این مواد باید شناسایی و ارزیابی شوند تا روش مناسب برای نگهداری، دفع یا بازیابی آن‌ها مشخص شود.
آیا سامانه اکسیفلیت به PLC مجهز می‌شود؟
امکان استفاده از PLC و ابزار دقیق به مشخصات طراحی و سطح اتوماسیون موردنیاز پروژه بستگی دارد. نقاط اندازه‌گیری، هشدارها و منطق کنترلی باید متناسب با شرایط واقعی بهره‌برداری تعیین شوند.
آیا می‌توان از مواد بازیابی‌شده به‌عنوان سوخت استفاده کرد؟
نمی‌توان همه مواد جداشده از گاز خروجی را بدون بررسی برای مصرف سوخت مناسب دانست. استفاده مجدد به ترکیب شیمیایی، ارزش حرارتی، وجود آلاینده‌ها، الزامات ایمنی و مجوزهای مربوط بستگی دارد و باید پیش از اجرا ارزیابی شود.
آیا اکسیفلیت به‌تنهایی تمام آلاینده‌های گاز خروجی را حذف می‌کند؟
لزوماً خیر. عملکرد سامانه به فناوری به‌کاررفته و نوع آلاینده‌ها وابسته است. ممکن است برای رسیدن به حدود مجاز انتشار، استفاده از مراحل تکمیلی تصفیه لازم باشد. میزان حذف آلاینده‌ها باید بر اساس مشخصات فنی و آزمون‌های معتبر تعیین شود.
جمع‌بندی
سامانه پیش‌تصفیه گاز اکسیفلیت (Oxifilt) می‌تواند بخشی از راهکار مدیریت گازهای خروجی برج‌های هوادهی قیر باشد. خنک‌سازی، میعان، جداسازی و فیلتراسیون از جمله فرایندهایی هستند که بسته به طراحی سامانه ممکن است برای آماده‌سازی جریان گاز به کار گرفته شوند.
انتخاب تجهیزات مناسب به شناخت دقیق جریان گاز، شرایط عملیاتی، اهداف تصفیه و الزامات ایمنی و زیست‌محیطی نیاز دارد. همچنین، هرگونه ادعا درباره راندمان، کاهش آلایندگی، بازیافت انرژی یا استفاده مجدد از مواد باید با داده‌های فنی و نتایج ارزیابی پروژه پشتیبانی شود.
برای آشنایی با سایر تجهیزات صنعتی یانار، می‌توانید از صفحه دیگ روغن داغ بازدید کنید یا برای بررسی نیازهای پروژه با کارشناسان مجموعه در صفحه تماس ارتباط بگیرید.
